Бюджетная система отопления для дома 120 м² всего за $600 своими руками: мой личный опыт
В этой публикации я поделюсь своим опытом проектирования и монтажа системы отопления для дома почти 120 квм. Поскольку, я жил в Мариуполе в начале этого года, мне пришлось покинуть свой дом, и переехать. Я нашел очень неплохой дом для жизни, но в нем прошлые квартиранты оставили систему отопления выключенной в разгар зимы, в следствии чего, она по понятным причинам полностью вышла из строя и безвозвратно «разорвалась». Выбора не было, нужно было смонтировать систему отопления с нуля, поскольку я был ограничен в бюджете, пришлось экономить. Несмотря на это, система получилась, на мой взгляд, очень неплохой и продуктивной. Это вступление я написал, для того что бы вы понимали, что каждый желающий при необходимости и «ровных руках» сможет смонтировать что-то подобное самостоятельно. Для этого, конечно, придется потрудиться, но в конечном итоге результат вас порадует, да ещё и сэкономите внушительную сумму денег. Также отмечу, что ранее у меня уже был небольшой опыт ремонта, но полностью с нуля систему отопления я делал впервые. Поэтому моя публикация, на мой взгляд, будет полезна именно новичкам в этом деле. Многое, что кажется очевидным для профессионалов, не является таковым для новичков, поэтому, думаю, будет интересно. Экспертов в данном вопросе также призываю прочитать публикацию и поделится своими советами в комментариях.
Проектировка
Для начала, конечно же, нужно спроектировать или, хотя бы, просто набросать на бумагу свою будущую систему отопления. Нужно определиться с количеством и типом используемых радиаторов, подобрать сердце системы — котел, рассчитать количество необходимых труб и так далее. Но давайте обо всем по порядку, постараюсь ничего не упустить.
Выбор котла
Поскольку в данном случае ключевым фактором при проектировке системы для меня был бюджет, изначально я хотел поставить обычный напольный котел. Конечно, я рассматривал б/у варианты. На практике такие котлы действительно стоят дешевое, как новые так и б/у, чем, к примеру, двухконтурные. Но этот вариант я отбросил и расскажу почему.
Сам котел дешевле, но к нему нужно обязательно приобрести расширительный бачок, также необходим циркуляционный насос. Обычно, подача и выход теплоносителя в таких котлах осуществляется через трубы большого диаметра, что влечет доп расходы на переходник и фитинги. Также подключение насоса и расширительного бочка влияет на доп расходы.
В общем, немного подумав и посчитав я понял, что проще будет приобрести сразу б/у двухконтурный котел. В конструкции которого уже есть и циркуляционный насос и расширительный бачок. Также плюсом является наличие второго контура, который служит для получения горячей воды. Поскольку бойлера или других источников горячей воды у меня не было, в силу перечисленных плюсов для своей системы отопления остановился на двухконтурном котле. Забегая вперёд скажу, что у нас есть ряд магазинов, где продаются б/у котлы после проверки в 100% рабочем состоянии начиная от 175$. Но поскольку я довольно неплохо разбирался с их принципом работы и имел опыт обслуживания «семейных» котлов фирмы Junkers и Proterm, решил купить котел с рук. И мне после долгих поисков попался отличный вариант, котел Vaillant t4. Да, он старый и довольно шумный в работе, но этот котел был полностью в рабочем состоянии. После покупки котла я сразу отвёз его на сервисный центр, где его проверили на стенде и промыли теплообменники. Вышло все это удовольствие в 88$ (50$ котел + 25$ ТО + 13$ топливо для машины). Считаю что мне повезло, но на эту модель котла цены у нас в области примерно в этом диапазоне.
Выбор радиаторов.
Больше всего мне нравятся алюминиевые или биметаллические радиаторы за то, что они быстрее греются и отдают тепло помещению при низкой температуре теплоносителя. С другой стороны, чугунные радиаторы в силу своей массы служат, своего рода, тепловым аккумулятором. Однако, в условиях сжатого бюджета было принято решение приобрести бывшие в использовании ещё советские радиаторы и привести их в хорошее состояние. Для моей системы отопления требовалось 8 радиаторов: из них два по 11 секций для прихожей и кухни (на схеме выше две узкие и длинные комнаты) остальные радиаторы по 8 и 7 секций. Всего вышло 68 секций. Приобрел я их по объявлению, и привез с соседнего города — одна секция стоила немногим меньше 2$, но при желании можно найти такие радиаторы в два раза дешевле, просто скорее всего придется приобретать их у разных продавцов. В моем случае платить за доставку с разных точек было не целесообразно. Итого батареи вышли с доставкой 161$ (136 батареи и 25 доставка).
Трубы и фитинги
Трубопровод я решил сделать пластиковый в силу простоты и скорости монтажа. Тут особо не сэкономить, придется покупать специализированные трубы для отопления с внутренним усилением. После того, как я посчитал погонаж и все необходимые фитинги, отправился по магазинам и нашел более приемлемую цену. При этом, если это обычный строительный магазин, а не сеть, то можно хорошо поторговаться, особенно если это небольшой магазин где хозяин всегда на месте. Таким образом можно дополнительно сэкономить. В моем случае с учётом самой низкой цены в округе удалось договориться о дополнительной скидке примерно в 20$ и бесплатной доставке. Итого трубы со всеми дополнениями, вентилями, американками, фитингами, фильтрами и так далее вышли примерно 300$. (О всех дополнениях и о самом монтаже я расскажу ниже). Точную цифру не помню, поскольку приходилось что-то ездить докупать в процессе монтажа. Однако, отмечу, что всего ушло 80 метров 25-й трубы по цене 2$ за метр. А также метров 12 трубы диаметром 20мм для холодной и горячей воды с ценой 1.5$ за погонный метр.
Монтаж
После того, как все было спланировано, посчитано и приобретено, пришло время подготовительных работ и, непосредственно, монтажа, о чем постараюсь подробно рассказать.
Из инструмента нам обязательно понадобится паяльник для ПВХ труб. Поскольку объем работ предстоял большой, я приобрёл его в магазине. Купил недорогую модель от неизвестного мне бренда с заявленной мощностью 1200W. Стоимость такого паяльника с доставкой вышла 25$. Но за эти деньги, по сути, можно приобрести и более удачные модели. В пользу моего выбора добавлю, что отрезные ножницы для труб были в комплекте с паяльником.
Далее нам понадобится перфоратор, УШМ, большой газовый ключ, а также не будет лишним иметь под рукой несколько разводных или рожковых ключей. Из основного наверное все, но как вы можете понимать, понадобится может практически что угодно.
Подготовка радиаторов
В моем случае это, наверное, был самый трудоемкий и сложный для меня процесс. Как вы понимаете, старые радиаторы в значительной степени загрязнены внутри, и перед монтажом для их корректной работы их нужно тщательно промыть. Даже если вы захотите миновать этот пункт, чего я крайне не рекомендовал бы делать, вам все равно придется перекручивать футорки (заглушки с резьбой или без по бокам батареи). Перекручивать их придется для корректного подключения батарей в нужном месте в системе отопления. О чем я подробно расскажу ниже в разделе «схема подключения батарей». Выходы с резьбой врядли совпадут с тем расположением, что нужно конкретно вам. А также для улучшения потока теплоносителя я бы рекомендовал ставить футорки с большим диаметром внутренний резьбы.
Итак, для начала промывки необходимо скрутить все футорки с батарей. Для этого нам понадобится большой газовый ключ и труба. Однако, нужно учесть, что футорки бывают с левой и правой резьбой, поэтому при их откручивании придется «поиграться». Возможно я не прав, но один Бог знает, где какая резьба на этих батареях, поэтому просто пробуем пока не открутим. Также если не получается «сорвать» футорку, можно прибегнуть к ее нагреву.
Добавлю, что в моем случае несколько штук сломались. Боятся этого не стоит, обломки футорки легко можно извлечь из батареи. Поскольку футорки изготовлены из чугуна, они относительно легко извлекаются из батареи. Для этого нужно взять обычное полотно от ножовки по металлу и сделать два надпила на остатке футорки, а затем прибегнуть к помощи молотка и зубила. Они легко ломаются и вылетают, только следите чтобы обломки не попали во внутрь батареи.
После того, как все футорки извлечены из батарей, проходимся шлифовальным кругом по местам их посадки. Тем самым снимаем старую краску, чтобы она не мешала при дальнейшем монтаже.
Далее следует хорошо промыть радиаторы изнутри под струёй воды высокого давления. Желательно использовать мойку высокого давления, но я обошёлся обычным шлангом и сужающей насадкой. При промывке батарей их нужно постоянно переворачивать и трясти. При этом нужно менять направление потока воды так, чтобы вода протекала крест накрест. Для более удобного процесса батарею лучше размещать на ненужной покрышке, что позволит легко кантовать и переворачивать ее. Мыть нужно до того момента, пока из батарей при промывке не начнет вытекать прозрачная вода. На промывку восьми батарей у меня ушел полный день. Также добавлю, что после того, как система отопления была спаяна, до подключения ее к котлу я ещё раз пустил проточную воду через все систему. Тем самым вымыл все остатки грязи, которые могли попасть в теплообменник котла.
Далее, после того как все было промыто, согласно заранее продуманной схеме подключения докупаем необходимые футорки (цена одной штуки в нашем магазине была немногим больше 1$) и краны Маевского. Собираем, красим и проверяем ничего ли не перепутали.
На этом этапе отмечу, футорки я решил садить на паклю и краску. И в целом — это очень хорошее и надёжное решение, но краску я взял не масляную. В итоге, эта краска при нагреве начала просто вытекать вместе с теплоносителем. В результате несколько футорок пришлось перекрутить, остальные затянулись сами. Поэтому используйте либо масляную краску с паклей, либо специальные средства для подобного монтажа.
Схема подключения батарей
Мне кажется, что самая эффективная схема подключения батарей является диагональной. В таком случае теплоноситель заходит сверху, а выходит с противоположной стороны батареи снизу. При этом на батарею необходимо смонтировать кран Маевского для спуска воздуха с системы. А со стороны входа теплоносителя монтируется кран для управления гидропотоком. Это позволяет легко настроить равномерную температуру во всех батареях системы. А также позволяет спустить воздух при первом пуске системы. Также, считаю такую схему подключения просто необходимой, когда речь идёт о больших радиаторах, к примеру, как у меня, на 11 секций.
Если позволяет бюджет, желательно сделать на каждой батареи байпас, что позволит снимать отдельно взятую батарею с системы не выключая отопление. Или если вы выбрали такую же схему подключения как и я, то просто можно добавить ещё один вентель на выходе из батареи. (Как на схеме выше).
Из своих ошибок хочу отметить, что на выходе из батареи теплоносителя я установил обычный угол под пайку с резьбой. Такое решение не слишком удешевляет конструкцию, но исключает снятие батареи без дальнейшей перепайки. Лучше в этом узле использовать американки.
Также в данном разделе отмечу, что на последних батареях в контурах я не ставил кран для регулировки потока. А на одной из батарей, которая стоит в самом низком месте в доме, установил кран для сброса воды с системы.
Подключение котла
Что касается пайки всей системы, думаю, тут все понятно — паяем как заранее продумали, согласно выбранной схеме подключаем батарей. А вот на подключении системы отопления к котлу немного остановлюсь. Здесь, конечно же, для правильной циркуляции нужно не перепутать вход с выходом теплоносителя. Также на вход подачи воды и теплоносителя в котел нужно установить фильтр грубой очистки. Как вы видите, я сэкономил и поставил фильтр только на вход теплоносителя. Но так делать не стоит.
Если вы обратили внимание, то с котла выходит ещё один не характерный выход для системы. Котел старый, и как я понял, расширительный бачек в нем изначально не предусмотрен, но мой продавался с бачком, который можно было легко разместить в полости котла. Однако, его некуда подключать непосредственно в самом котле. Поэтому я просто вывел трубу и впаял ее в общую систему. Перед пуском системы стоит проверить давление в груше расширительного бочка. Оно должно быть в районе 1.2 бар. Если давление меньше, то его можно поднять при помощи обычного автомобильного насоса, померять давление также можно автомобильным барометром.
Ещё из особенностей отмечу, что в систему я установил кран подпитки. В этой системе нужно следить за давлением теплоносителя, которое должно быть в диапазоне 1-2 бар. И при низком давлении его нужно поднять. Обычно, на современных котлах такой кран установлен непосредственно в самом котле, но поскольку модель старая, такого крана не было. Поэтому я подключил трубу с холодной водой из центрального водоснабжения напрямую в систему отопления, предварительно установив кран, открывая который можно повысить давление. Здесь нужно помнить, что давление в системе при холодном теплоносителе ниже, чем при рабочей температуре. Поэтому достаточно поднять давление до 1 бара на холодную, а затем запускать котел.
Прокладка труб в полу
Буквально два слова напишу для тех, кому предстоит монтировать трубы системы отопления в полу. Для того, чтобы они не повредились в процессе эксплуатации и не дали течь, я не просто укатал их в бетонную стяжку, а перед этим поместил трубы в, так называемый, песчаный мешок. Мне кажется так будет гораздо надёжнее.
Ошибки при монтаже
Из основных своих ошибок хотел отметить следующее: первая ошибка — это то, что котел турбированный, а, следовательно, для него нужна специальная коаксиальная вытяжка. Это труба в трубе. По внутренней трубе идёт вытяжка из камеры сгорания, а по внешней подпитка камеры сгорания кислородом. Покупать такую вытяжку я не хотел. Поэтому установил обычную гофрированную трубу, но в таком случае происходит смешивание двух потоков, или даже полное отсутствие подпитки воздухом камеры сгорания, в следствии чего котел захлёбывается и гаснет. Временно решил я эту проблему просто сняв гофру и приоткрыв зазор для подпитки камеры сгорания. Все работает, но такое решение вероятно влияет на КПД котла в целом. Дале попробую сделать самодельную коаксиальную вытяжку.
Также, из очевидного, хочу отметить, что трубы нужно сразу фиксировать перед первым пуском системы отопления. Было уже прохладно, и я хотел как можно скорее запустить систему, а закрепить трубы спустя некоторое время. Я знал, что они под действием температуры провиснут, но не думал, что они ещё и безвозвратно изменят свою геометрию, и их нормально закрепить уже не представится возможным. В следствии чего в нескольких местах имею картину как на фото ниже.
Также, как я и говорил выше, если используете паклю, то применяйте ее со специальными средствами, либо с масляной краской, иначе протечек не исбежать.
Вывод
Думаю на этом все, и так публикация получилась достаточно большая. Основные свои затраты я расписал, но в целом все как написано в заголовке, стоимость системы отопления составила 600 долларов, что в моем понимании является бюджетным решением. Мне кажется, основные моменты я не упустил, но тема обширная и ее достаточно сложно подать в рамках сжатой публикации. Спасибо всем за внимание. Призываю всех делится своим опытом, а также задавать вопросы в комментариях.
Отопление в частном доме своими руками – схемы и монтаж от А до Я
Устройство отопления в частном доме или на даче жизненно необходимо как для проживающих в нем жильцов, так и для самого строения, увеличивая срок его эксплуатации. Для этого в доме устраивается отопление, и часто оно делается своими руками, по однотрубной или двухтрубной схеме.
Причем, необходимо включать нескольких видов отопления, на случай перебоев с тем или иным типом топлива или аварийного выхода системы из строя.
В этой статье мы раскрыли все вопросы касающиеся данной темы, тут вы найдете различный схемы и инструкции, видео уроки, из каких элементов состоит отопительная система, как ее рассчитать и много другой полезной информации.
Виды отопления в частном доме
Обогрев загородного дома производится несколькими способами:
- Традиционно используется печное, когда в качестве теплового источника применяется твердотопливная печь, отапливаемая дровами, углем, торфом и другими горючими материалами. Так же еще сегодня используются высушенные продукты жизнедеятельности животных (кизяк), которые в степных районах являются основным источником обогрева.
Печи могут быть разнообразных конструкций в зависимости от традиций разных народов. Так, в Европе большое распространение получили открытые очаги в виде каминов. Их топят дровами, а тепло по строению распространяется конвекцией. При этом в целях экономии, часто отапливаются не все комнаты, а только те, которые обогревать крайне необходимо.
В южных районах Европы специальных отопительных систем часто вовсе не делали. Источником тепла в холодное время года служила кухонная печь, использовавшаяся для приготовления пищи, жилые комнаты устраивались на верхних этажах.
Отопительные устройства появились позже, когда тепло стали распределять по дому равномерно с использованием трубных разводок. Первоначальной причиной тому являлось задымление продуктами сгорания, часто с трагическими последствиями. Поэтому возникла идея отделить источник тепла от жилого пространства, а для выхода дыма устроить специальный канал – дымоход.
- Воздушный обогрев производится от источника, нагревающего воздух собственной поверхностью или в специально оборудованных каналах. Распределение горячего воздуха происходит путем естественной конвекции. Забор производится в нижней части, от пола, а разогретый поднимается вверх в соответствии с законами физики. Примером такого способа отопления может служить печь «Булерьян», ставшая популярной вследствие своей экономичности и эффективности. Следует заметить, что КПД подобных установок достигает 90%, что недоступно многим другим приспособлениям. Печи воздушного обогрева чаще всего применяются для отопления технических помещений, например, таких как теплицы. В ряде случаев их устанавливают в качестве резервного топливного агрегата в частном доме.
Для распределения тепла по разветвленному жилому строению могут применяться и трубные разводки. Но требование к большому диаметру труб таких радиаторов делают их неудобными в эксплуатации.
- Времена массового сжигания нефтепродуктов для получения энергии постепенно уходят в прошлое. И первым в ряду заменяющих способов стали электрические приборы для частного дома. Явное практическое преимущество чистой энергии пока еще не получила широкого распространения, это можно объяснить ее дороговизной в сравнении с газовыми системами. Основными способами использования электроэнергии для получения тепла являются:
- Центральные электрокотлы, греющие теплоноситель, который циркулирует по трубопроводу системы, обогревая здание батареями.
- Электроконвекторы, генерирующие тепло электрическими нагревателями непосредственно в месте потребление. В данном случае имеется возможность регулировать степень нагрева. В таких устройствах применяется принудительная циркуляция воздуха, что позволяет снижать температуру, препятствуя пережиганию кислорода. Использование электроконвекторов требует значительно меньших затрат в сравнении с центральным котлом, но эксплуатационные расходы примерно те же.
- Обогрев инфракрасными излучателями производится при размещении специальной пленки на потолке. Производимые им волны в узком диапазоне нагревают не воздух, а находящиеся в помещении предметы. Прибор потребляет незначительное количество электроэнергии и представляет собой экономичный вид отопления. Используемые терморегуляторы только оптимизируют работу системы и способствуют снижению расходов. Вместе с тем, оборудование инфракрасной системы отопления стоит довольно дорого, и для монтажа понадобиться участие специалиста. Излучатели используются также для устройства теплого пола, при этом пленка располагается под его финишным покрытием.
- Отопление с использованием теплового насоса пока еще не находит широкого применения. Основной причиной является большая трудоемкость при монтаже и значительная стоимость устройства. Принцип действия тот же, что и у холодильника, только отбирается не холод, а тепло. При эксплуатации затраты на обогрев минимальны, но значительная стоимость становится решающим фактором отказа.
- Индукционные котлы нагревают воду очень быстро и эффективно. Впрочем, назвать устройство котлом можно с натяжкой. Вода в нем нагревается от металлического наполнителя, размещенного в трубе, при прохождении тока повышенной частоты по катушке, намотанной поверх нее. В схеме управление используется инвертор, при помощи которого производится регулировка степени нагрева. Такое устройство необходимо использовать только при условии принудительной циркуляции отопительной системы. Поэтому в его управлении предусматривается блокировка включения при неработающем циркуляционном насосе. Привлекательным является то обстоятельство, что такой нагревательный прибор не может быть объектом внимания контролирующих организаций.
- Водяная система отопление предусматривает теплообмен через батареи, по которым перемещается вода. Традиционно использовалась именно вода, откуда и название. В настоящее время на замену ей пришли различные незамерзающие в определенных интервалах температур жидкости (тосол, антифриз). Это особенно актуально при устройстве системы отопления в частных домах периодического посещения. При этом используются самые различные виды тепловых приспособлений.
Применяемые в частном доме виды отопления весьма разнообразны, но следует заметить, что самым эффективным по стоимости является использование газовых котлов с водяными циркуляционными системами.
Если местность не газифицирована, основным видом генерации тепловой энергии остаются твердотопливные печи.
Выбор способа отопления частного дома
В условиях России на выбор влияют множество факторов:
- климатические условия региона строительства;
- доступность того или иного топлива;
- наличие на рынке отопительных агрегатов нужного типа;
- личные предпочтения застройщика.
Если в регионе строительства нет газопровода, можно соорудить газгольдер и устроить отопление газовыми приборами. Но это при условии, что есть организация, занимающаяся монтажом оборудования и поставками пропан-бутана для них. Стоимость такого вида газоснабжения ниже, чем при использовании магистрального газа.
При выборе типа системы обычно выбирают не одну. Возможны перебои с подачей топлива, с отоплением таких проблем быть не должно. Поэтому параллельно с газовым или электрическим котлом устанавливают дровяные печи или агрегаты на жидком топливе, например, солярке. В таком случае отопление гарантировано при любых сбоях.
Кроме того, многие пользователи любят посидеть у открытого огня и устраивают, кроме основных агрегатов, камины, очаги и прочие подобные устройства.
Это касательно приспособления для генерации тепловой энергии. Но имеет значение и рациональное распределение тепла внутри помещения. В частном доме чаще всего используются радиаторное водяное отопление. В последнее время в такие системы активно включаются устройства обогрева пола как вспомогательный элемент.
Это повышает эффективность обогрева и позволяет снизить температуру в радиаторных контурах. В результате меньше перегорает кислород воздуха, и улучшаются условия пребывания в таком доме.
Современные системы, как правило, выполняются многоконтурными, с раздельной регулировкой температуры в каждом из них. Обычно производится контроль в автоматическом режиме обратки с подмесом горячей воды из котла, или холодной из расширительного бачка для получения нужного нагрева системы.
Некоторые особенности имеют системы отопления двухэтажного дома. Значительная высота подъема теплового носителя в данном случае обеспечивает самопроизвольную циркуляцию естественным образом. Это позволяет отказаться от использования в трубопроводах циркуляционного насоса, а расширительный бак можно устанавливать не на чердаке, а непосредственно в котельной.
Такие устройства заполняются значительным количеством воды, поэтому их прогрев происходит медленно. Чтобы избавиться от такого недостатка, рекомендуется применять циркуляционную установку. Мощность его не велика, и, как правило, не превышает 90 Вт, а включение может производиться периодически.
Элементы отопительной системы
Отопительная система состоит из нескольких узлов, без применения которых создать ее невозможно.
Как сделать отопление в частном доме
В 2017 году я построил загородный дом для круглогодичного проживания.
Георгий Шабашев
запустил отопление в своем доме
Когда рабочие заканчивали внешнюю отделку, нужно было иметь план коммуникаций. У меня его не было — я сделал только примерную схему расположения радиаторов. Остальное решил поручить специалистам, поскольку опыта в вопросах отопления у меня не было.
Мне повезло с бригадой: они рассказали про особенности работы отопления в частном доме и помогли спланировать отопление и другие коммуникации. Некоторые важные моменты они предусмотрели без моего напоминания. Например, заранее продумали разводку труб и место для будущего газового котла.
Я расскажу о своем опыте обустройства отопления в доме. Но каждый случай индивидуален, и мои советы подойдут не всем. В этой статье базовая информация об отоплении, немного теории глазами простого обывателя и личный опыт.
Что представляет собой отопление дома
До строительства дома любые коммуникации казались мне сложными и непонятными. Но в частном доме я сам отвечаю за работу котельной, поэтому решил во всем разобраться.
Главный принцип работы системы отопления: запасенная энергия преобразуется в тепло с помощью теплоносителя — вещества, которое накапливает тепло, — передается по трубам и через устройства отдачи тепла, например радиаторы, нагревает пространство.
Я описал принцип работы централизованной системы, которая отвечает за обогрев нескольких помещений. Еще бывают локальные системы, например камин, печь или тепловая пушка. Они обогревают не весь дом, а пространство, в котором установлены. Такие системы используются редко — обычно в домах с сезонным проживанием. Поэтому в статье я буду говорить о централизованной системе.
Системы отопления могут быть закрытого типа, то есть с использованием насоса для циркуляции теплоносителя, и открытого типа — без насоса, только за счет гравитации. Системы открытого типа имеют ограниченное применение и ряд особенностей в установке, поэтому здесь речь пойдет о системах закрытого типа.
Элементы системы отопления
Система отопления состоит из компонентов. Наиболее важные такие.
Теплогенераторы — преобразователи энергии в тепло. Это, например, котел, который использует газ, электричество или жидкое топливо, чтобы вырабатывать тепло. Бывают и другие виды топлива — я уже рассказывал об этом в статье про выбор котла.
В системе отопления может быть один котел или несколько. Например, газовый котел установлен как основной, а электрокотел — как резервный, на случай временного отключения газа.
Расширительные баки — вспомогательный компонент системы отопления с жидким теплоносителем, который используется для стабилизации давления внутри системы. При нагревании воды ее объем увеличивается и «лишняя» вода попадает в расширительный бак. Примерно так же , как стабилизаторы напряжения защищают от перепадов в электросети, расширительные баки могут сглаживать резкие пики давления, которые создают скважинные насосы, и снижать нагрузку на них.
Как и отопительные системы, расширительные баки бывают открытые — чаще для открытых систем, и закрытые — герметичные, для систем с принудительной циркуляцией. Я рассказываю про закрытые.
Радиаторы — их еще называют батареями — это один из видов отопительных приборов, через которые тепловая энергия из теплоносителя попадает в отапливаемое помещение. Кроме радиаторов, эту функцию могут выполнять тепловые панели, конвекторы и другие приборы. Они бывают настенными и напольными, реже — потолочными.
Трубы переносят теплоноситель с энергией по системе отопления от генератора к отопительным приборам, а затем — уже охлажденный теплоноситель обратно для повторного нагрева.
Трубы бывают из разных материалов — от привычных стальных и пластиковых (полипропиленовых) до медных и металлопластиковых. Они отличаются параметрами: стоимостью, долговечностью, надежностью соединений, максимальным давлением, простотой установки — у каждого материала свои плюсы и минусы. Подобрать оптимальный вариант для вашей системы под конкретные задачи и бюджет поможет специалист.
Мы выбрали металлопластиковые трубы — они примерно в два раза дороже обычных пластиковых, но служат дольше, лучше держат тепло и почти не деформируются при нагревании.
Теплоноситель — это вещество с высокой теплоемкостью, то есть способностью накапливать тепловую энергию. С его помощью в централизованных системах тепло переносится от теплогенератора к отопительным приборам, например радиаторам. Простыми словами, это то, что внутри ваших труб. Разберем это подробнее в следующем разделе.
Запорная арматура — вспомогательные устройства, которые регулируют поток жидкости или газа в системах для сохранения герметичности.
Запорная арматура в отопительных системах — это чаще всего вентили, или краны, которые установлены на приборах системы отопления. Одна из целей использования запорной арматуры в системах отопления — не допустить попадания воздуха и сохранить герметичность.
Все о том, как жить в России
И взаимодействовать с УК и соседями — в нашей рассылке. Подпишитесь, чтобы не пропустить важные статьи
Способы отопления частного дома
Системы отопления отличаются теплоносителем и принципом работы.
Водяное отопление — наиболее распространенный вариант, который используется в квартирах и загородных домах. В таких системах вода используется как теплоноситель. Когда вы слышите в батареях звук льющейся воды в начале отопительного сезона — это нагретый теплоноситель подается к отопительным приборам.
Электрическое отопление можно использовать в помещениях, которые не были оборудованы обогревателями. Для нагрева комнаты достаточно установить электрический конвектор и подключить его к сети. Конвектор сам генерирует тепло, поэтому при таком способе отопления не требуется прокладка труб.
Воздушное отопление — это обогрев помещений воздухом, который нагревается с помощью горячего пара или воды, а затем подается в помещение. Пример центрального воздушного отопления — система вентиляции в офисном центре, которая используется для поддержания комфортной температуры зимой во всем здании.
Паровое отопление использует горячий водяной пар в качестве теплоносителя. Применяется на производственных предприятиях, где пар уже используется для производства.
По принципу работы разделяют локальное и центральное отопление.
Локальное отопление — это обогрев собственного жилья. При оборудовании своей котельной вы сами отвечаете за ее работоспособность, запускаете когда хотите и выбираете желаемую температуру. Чем больше топите, тем больше потратите денег.
Центральное отопление предоставляется централизованно, например для всех квартир в многоквартирном доме. Вы оплачиваете услуги отопления по фиксированными нормативам, а управляющая компания отвечает за оборудование котельной и отопление дома в холодное время.
В отличие от локального отопления, уже не получится выбрать, когда и какую температуру установить в радиаторах — это делается централизованно. Если открыть форточку в квартире, когда зимой станет очень жарко, за ваш счет будут греть улицу. Если установите терморегулятор на батареях для регулировки температуры, счет за услуги ЖКХ от этого не изменится, если в доме не установлен общедомовой прибор учета тепла — ОПУ. Кроме общедомового, на каждый стояк отопления нужен еще индивидуальный прибор учета тепла — ИПУ, иначе ваша экономия будет разделена на все квартиры дома.
Теплые полы — еще один вариант отопления: нагревательные элементы устанавливаются под напольным покрытием и нагревают его. Для нагрева могут использоваться как электрические маты, так и водяное отопление.
Схемы систем отопления с жидкостным теплоносителем
Наиболее часто в отоплении используется именно жидкий теплоноситель. Жидкость по трубам может двигаться принудительно, то есть с помощью насоса, или самотеком — по законам физики без дополнительного воздействия.

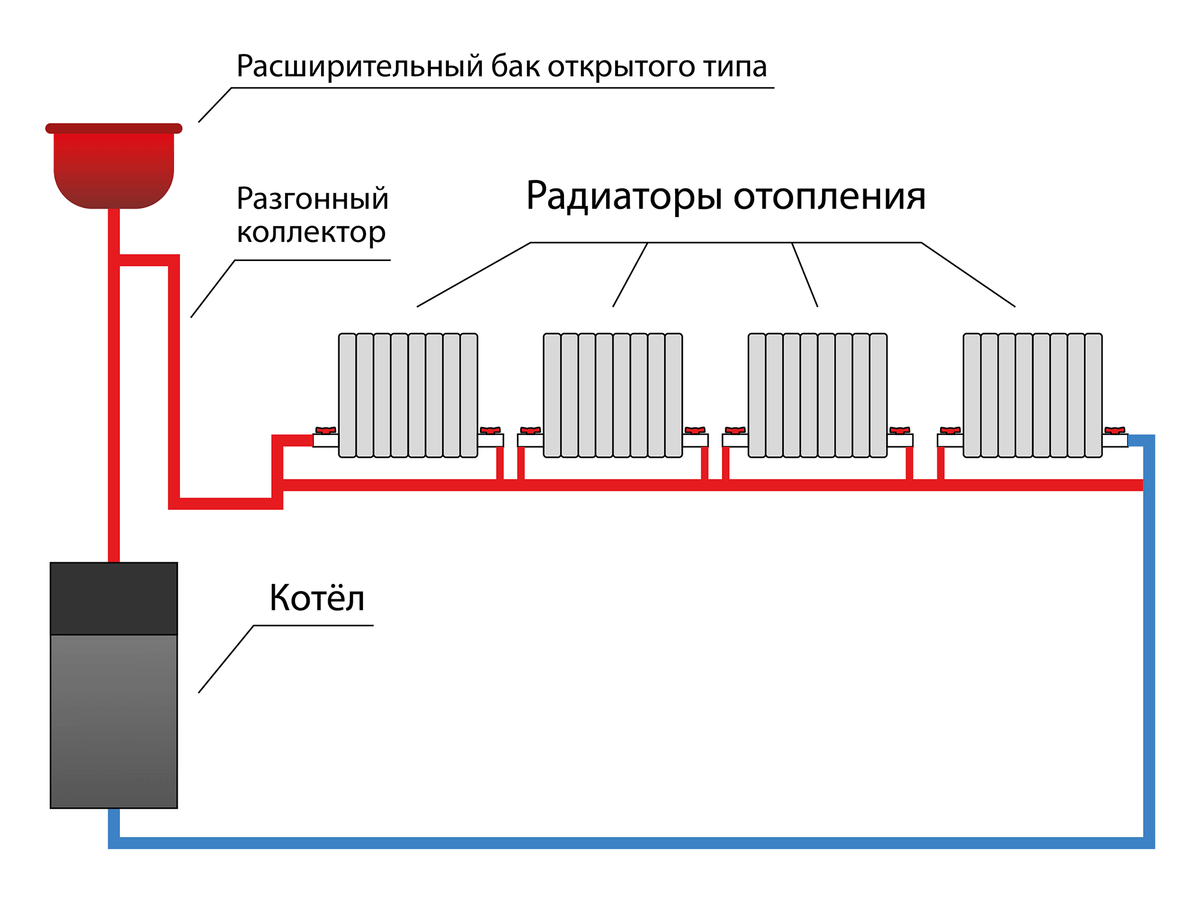

С самотечной циркуляцией жидкость движется по трубам под давлением горячей воды. Дополнительный насос не требуется, но у системы есть ряд особенностей установки. Котел устанавливают в самой нижней части системы отопления — он нагревает теплоноситель и толкает его наверх. Из верхней точки системы, где устанавливают расширительный бак, нагретая жидкость движется вниз к радиаторам отопления, а от радиаторов — обратно в котел. Чтобы жидкость могла двигаться сама, трубы в самотечной системе прокладывают под углом.

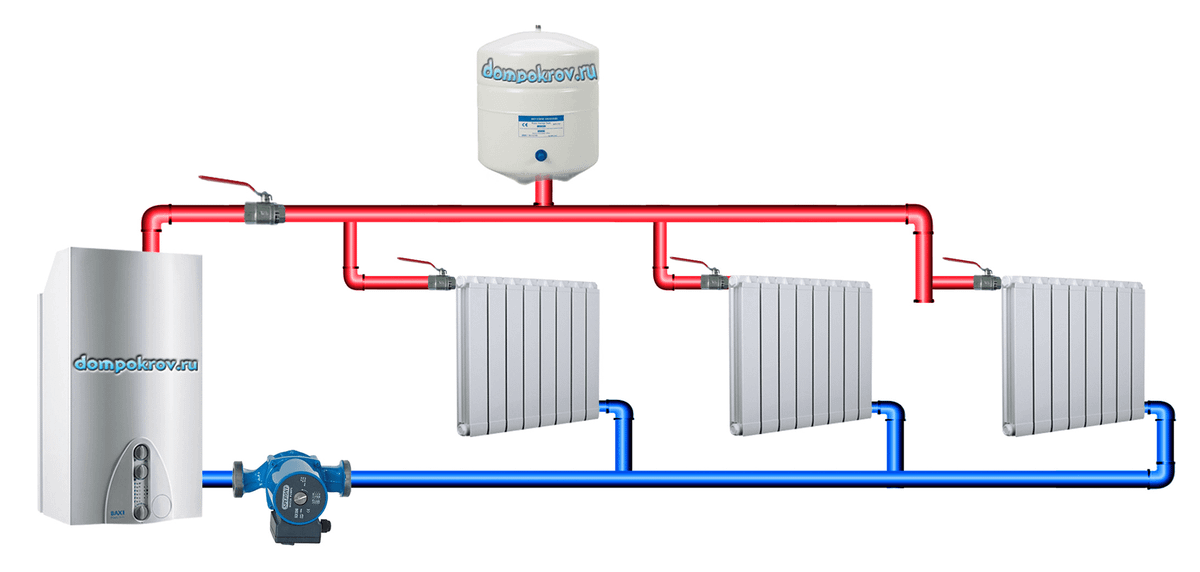

С принудительной циркуляцией жидкость движется под давлением, которое создает насос. В такой системе нет ограничений на угол наклона труб, расположение расширительного бака и радиаторов, но нужен насос. Если насос не работает, котел не сможет передать тепло к радиаторам через нагретую жидкость.
Большинство современных домов — многоквартирных и частных — оборудованы системой принудительной циркуляции, далее будем говорить именно про нее.
Способы разводки
Способ разводки системы отопления — это принцип расположения отопительных приборов и соединяющих их труб.
Однотрубная схема подразумевает одну трубу, которая идет от теплогенератора — котла, проходит через все отопительные приборы и возвращается к котлу. Такой вариант позволяет сэкономить на прокладке труб.
Но при такой схеме вода после прохождения каждого следующего прибора будет холоднее. Поэтому при прогреве радиаторы, установленные ближе к котлу, нагреваются быстрее, а расположенные в самом конце цепи — перед тем, как вода вернется в котел для нагрева, — будут холоднее.
Если в однотрубной схеме у радиаторов не предусмотрен байпас — обходной маршрут для теплоносителя, — отключать такой радиатор нельзя: система отопления перестанет работать. Например, если одно из помещений не нужно отапливать, отключить или уменьшить поток тепла только для этой комнаты не получится.

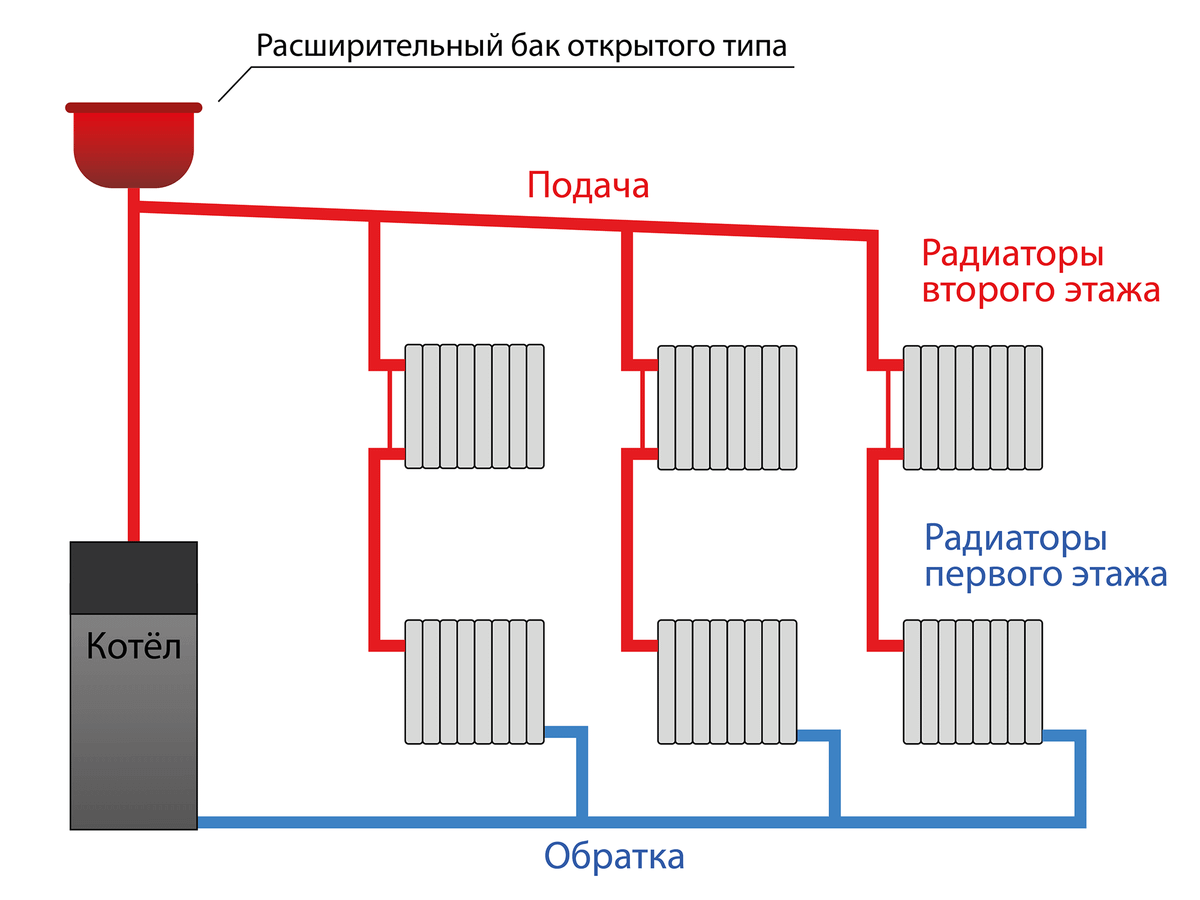

Двухтрубная схема учитывает эти недостатки, поэтому к каждому отопительному прибору подведены две трубы: по одной нагретый теплоноситель поступает, по другой — уходит остывшим обратно к теплогенератору. Так прогрев всех помещений происходит равномерно.
Установка двухтрубной схемы дороже из-за большего расхода материалов для теплопровода, но позволяет настроить температуру индивидуально для каждого помещения.
Схема «Ленинградка» — это разновидность однотрубной схемы с установкой байпаса на радиаторы отопления. Система будет эффективна для отопления небольших домов и дач. «Ленинградка» делает прогрев помещений более равномерным, но полностью проблему не решает.
При лучевой схеме все отопительные приборы подключаются к центральному узлу — распределительному коллектору. Коллектор распределяет входной поток теплоносителя на несколько контуров, независимых друг от друга, а затем соединяет обратные охлажденные потоки от каждого контура в один. Такие контуры могут быть оснащены регуляторами, которые позволят оптимально настроить поток тепла в каждый контур отдельно.
Что выбрать для вашего дома под конкретные требования — подскажет специалист после обследования помещений. Для моего дома рекомендовали использовать лучевую схему отдельно на первом и втором этажах. Так я смог установить термостаты на все радиаторы и легко выбирать разную температуру для каждой комнаты.
Расчет системы отопления
В статье про выбор котла мы уже сравнивали разные виды топлива по стоимости и рассчитывали минимальную мощность котла по площади дома. Но затраты на установку и эксплуатацию зависят не только от размеров отапливаемого помещения.
От чего зависит стоимость отопления, легко понять, если рассматривать дом как теплый периметр, через который уходит тепло. Внешние стены дома, крыша и пол пропускают часть тепловой энергии, которая вырабатывается внутри. Тепло может уходить через щели в стенах, плохо настроенные окна и через сами стены, крышу и пол, если они плохо утеплены. Чем меньше таких источников потери тепла, тем меньше мощности нужно для отопления дома. Проще говоря, система отопления должна успевать вырабатывать тепло быстрее, чем это тепло уходит за периметр дома.
Калькулятор для расчета системы отопления может дать только примерную усредненную оценку мощности системы отопления со стандартными коэффициентами, которые закладываются в формулу и не могут гарантировать точности вычислений. Фактические теплопотери зависят от технологии строительства, конкретных материалов, качества выполненных работ и многих других параметров.

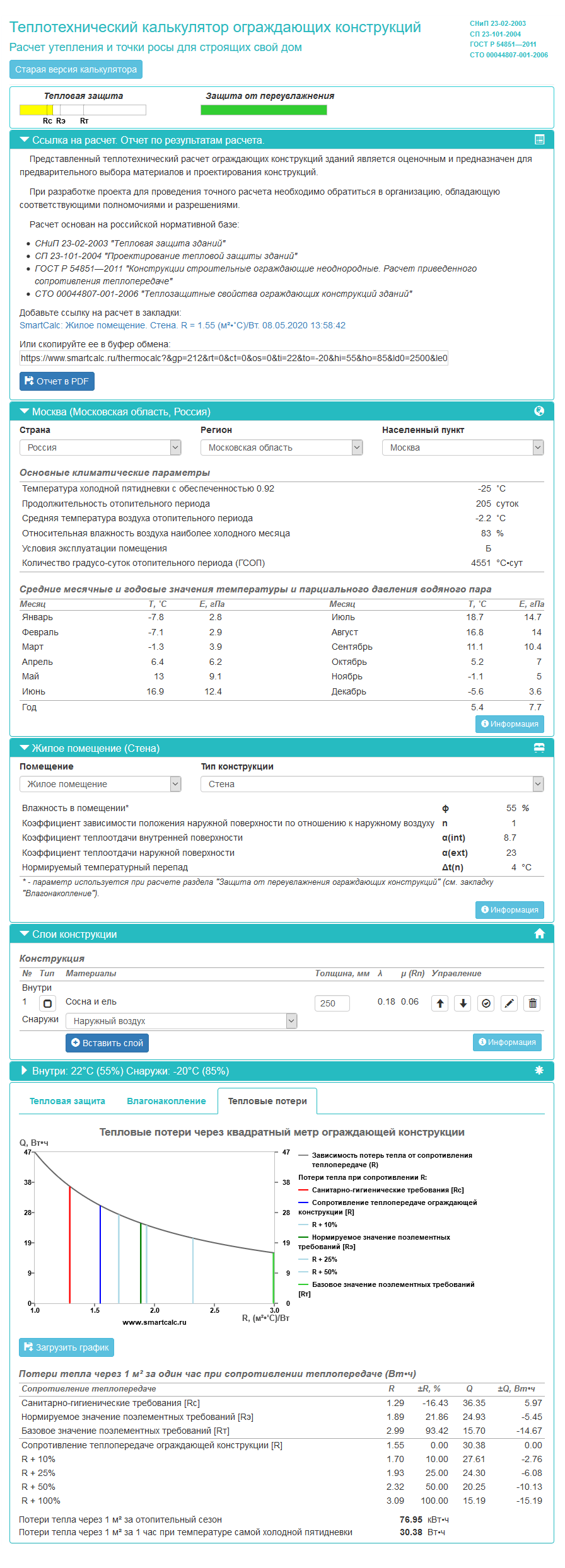

Я попробовал посчитать теплопотери в одном из таких калькуляторов. Для примера я проверил только стены — окна, пол и крышу нужно считать отдельно. Для самого простого расчета нужно выбрать город для определения температуры зимой по справочнику, желаемую температуру внутри, материал и толщину стен.
При расчете я указал, что дом в Московской области и хочу +22 °C зимой. Мой дом из бревна диаметром 300 мм, то есть толщина стены в разных местах меняется. Поэтому при расчете указал 250 мм.
Результат расчета — 0,03 кВт⋅ч теплопотерь с 1 м² площади стены каждый час самого холодного дня зимы. Если умножить примерную площадь стен на 24 часа, то по местным тарифам на электричество без учета КПД стоимость обогрева дома в течение самого холодного дня — больше 1000 Р , если верить калькулятору. И это я посчитал только стены без пола и крыши. В реальности я плачу в разы меньше.
Калькулятор не ошибся, он просто посчитал все по данным из справочников. Хоть я и указал, что у меня стены из сосны, бревно может отличаться и по-разному проводить тепло.
Расход тепла на вентиляцию — еще один источник теплопотерь. При оборудовании отопления нужно также проектировать и монтировать систему вентиляции, которая обеспечит приток свежего воздуха снаружи дома. Но в обмен на свежий воздух дом отдает уже нагретый, то есть охлаждается. Для расчета таких теплопотерь есть нормы, которые вычисляются по справочным таблицам. Это тоже лучше доверить специалисту.
Монтаж системы отопления
Строительство любого дома должно начинаться с проектов — архитектурного и инженерных систем. Если есть дизайн-проект — отлично, но все проекты должны переплетаться друг с другом, чтобы из-за технических особенностей оборудования не пришлось что-то менять в момент установки.
Лучше сделать полноценный проект в проектной организации и доверить организацию котельной подрядчику
Андрей Яценко
специалист по инженерным системам
Результат работы хорошего проектировщика — расчет теплопотерь, план расстановки приборов согласно теплопотерям, спецификация на конкретные материалы и оборудование, а также способ установки.
Кроме того, проектировщик учитывает наличие или перспективу подключения дома к воде, газу, электричеству, а также способ подключения и особенности, например выделенную электрическую мощность и источник водоснабжения. Это все влияет на возможные способы отопления и выбор составляющих отопительной системы.
Но у многих заказчиков нет проекта даже по окончании строительства дома. В этом случае можно составить план расстановки отопительных и сантехнических приборов вместе с проектировщиком на стройплощадке. Грамотный подрядчик может рассчитать теплопотери дома и самостоятельно разработать проект инженерных систем.
Когда получите проект инженерных систем, можно выбирать подрядчика. На основании данных из проекта подрядчик составляет смету на работы и материалы. Имея такую смету, вы можете сравнивать подрядчиков по стоимости работ и оборудования.
Инженерный проект не должен быть номинальным, то есть должен включать полный перечень оборудования и материалов, которые нужны для проекта, способ прокладки труб и установки оборудования. Лучше уделить время и внимательно отнестись к качеству работы проектировщика. Например, если вы принимаете проект, где приборы отопления расставлены схематично, — это деньги на ветер. На практике может оказаться, что к указанному в проекте месту для радиатора нельзя подвести трубу под полом и придется жертвовать внешним видом комнаты. Или в проекте не указано, как нужно устанавливать радиаторы — вешать на стены или крепить к полу, — значит, это будет решать подрядчик, а сам проект, на который вы уже потратили деньги, можно выкинуть.
Хороший проект учитывает материал дома. У каждого материала есть нюансы с точки зрения систем отопления и водоснабжения, что, в свою очередь, сказывается на выборе материалов для этих систем. Если задачи экономить нет, можно купить сразу качественные универсальные материалы, которые могут применяться в разных домах.
Всегда разговаривайте с подрядчиком и задавайте вопросы по проекту. Глубоко вникать не нужно, но консультироваться на интересующую вас тему будет полезно. Хорошим подрядчикам интересно погружать клиента в процесс и особенности монтажа, чтобы он знал принципы работы систем и как их нужно обслуживать.
К подключению котла тоже лучше привлечь подрядчика. Котельная — это сердце инженерных систем дома. Если неправильно настроить ее работу, рискуете оказаться зимой в холоде. И здесь опять важно правильно подобрать материалы в зависимости от конкретной ситуации. Для подключения котла и бойлера в котельной лучше использовать металл: медь или сталь — оцинкованную или нержавеющую. Полипропилен и сшитый полиэтилен — не лучшие материалы. Когда при установке котельной используются трубы Rehau — это не смертельно, но при аварийной ситуации трубы из сшитого полиэтилена вздуваются и может образоваться протечка, которая нанесет урон оборудованию котельной и испортит ремонт.
Более качественный материал для подключения отопительных приборов в котельных может бить по кошельку, но при правильном использовании таких материалов инженерная система может прослужить 50 лет.
Если к дому не подключен газ и возникает желание сэкономить на электричестве, установив твердотопливный котел, обдумайте это решение. Кроме повышенной пожароопасности, придется смириться с дополнительными тратами при установке котла: пол и стены вокруг котла должны быть из негорючих материалов, а еще потребуется установка дымохода. Единовременные затраты при установке твердотопливных котлов значительно выше, чем у электрических. Дома с таким отоплением дороже страховать, а банки неохотно берут их в залог.
Монтаж труб и способ прокладки диктуются различными техническими условиями и конструкцией дома. Существуют разные способы прокладки труб: скрыто, то есть внутри пола или потолка, или открыто. Способ, которым будут монтироваться трубы, зависит от вас как от заказчика: если в проекте заложены медные трубы, они красиво смотрятся с открытой установкой.
Универсальных рекомендаций по монтажу труб нет, потому что все дома разные и у каждого человека свои пожелания. Например, в деревянном доме нужно учитывать усадку дома. Стояки должны быть правильно смонтированы, чтобы не сломались при усадке стен.
Трубы, по которым теплоноситель передается к отопительным приборам, могут быть из разных материалов. Они имеют разные коэффициенты температурного расширения — труба удлиняется при нагревании. Проектировщик или подрядчик должны знать об этом коэффициенте и учитывать его при монтаже отопления. В бетонном полу расширение труб компенсировать легче, а в деревянном доме — сложнее. К примеру, в деревянном доме трубы к отопительным приборам могут прокладываться во внутрилаговом пространстве, поэтому используются трубы с наименьшим коэффициентом расширения.
Монтаж радиаторов и способ их установки также зависит от особенностей дома. В зависимости от материала пола, стен, подоконника — его высоты или отсутствия, — чаще всего выбирают настенные или напольные радиаторы. Настенные радиаторы более мощные, но иногда можно обойтись только внутрипольными.
Распространенные ошибки при монтаже отопительной системы
Ошибки допускают все — и те, кто заказывает систему, и те, кто ее монтирует. Мой подрядчик поделился со мной полезными советами и интересными историями из практики.
Не экономьте на проекте и заказывайте его в проверенной компании. Частая ошибка — некачественный проект или его отсутствие. Тогда ответственность ложится на монтажников, которые не всегда обладают достаточными знаниями, чтобы правильно спроектировать систему. Если не знать нюансов, распознать таких недобросовестных или неграмотных исполнителей не получится. В результате появляются ошибки, которые сказываются на работе систем.
Если во время работ по проекту выявились неточности или ошибки, проектная организация должна бесплатно устранить недочеты — это должно быть указано в договоре. Поэтому, когда заключаете договор, прочитайте его внимательно и найдите этот пункт.
Выбирайте грамотного подрядчика. Проверяйте его компетентность: не стесняйтесь разговаривать с ним и задавать любые вопросы, погружайтесь в детали и нюансы, просите ответ на любой интересующий вопрос. Если у него есть специализированный монтажный инструмент, это может говорить о более высокой квалификации. Если монтажник пришел с газовым ключом, шуруповертом, дрелью и утюгом для полипропилена, возможно, вы ошиблись с выбором.
Не превращайте экономию в ущерб. Если экономить на важных элементах инженерных систем, это сказывается на качестве материалов и оборудования. Стоимость работы с дешевыми и дорогими материалами одинаковая. Но дешевые по истечении гарантии, то есть через 1—3 года , выходят из строя. И тогда придется вновь платить и за материалы, и за работу. Хороший проектировщик или монтажная организация подскажут, как можно правильно сэкономить.
Не гонитесь за подозрительной дешевизной. На строительных рынках и в онлайн-магазинах все еще встречаются подделки дорогих качественных брендов. Такие материалы могут не прослужить и года. Например, у одного заказчика протек санузел на втором этаже: затопил весь первый этаж дома, повредил отделку и оборудование. Проблема была в дешевой китайской прокладке под душевой кабиной, которую разъели химические средства для чистки.
Соберите заранее информацию о подведенных коммуникациях. Например, если вода в скважине с высоким содержанием железа, нужно заранее задуматься о системе очистки. Ржавчина не только влияет на эстетичный вид сантехники, но и может вывести из строя котел. Лучше заранее проверить воду на наличие примесей, а электрическую сеть — на скачки напряжения.
Погружайтесь в процесс установки системы. Обо всех особенностях установки должны думать проектировщики и монтажники, но вы, как заказчик, тоже должны знать устройство системы, как ее обслуживать, а если что-то непонятно — задавать вопросы исполнителю. У системы отопления есть сезонное обслуживание, его периодичность — минимум раз в год перед отопительным сезоном. Лучше не эксплуатировать дом с системой отопления, если не знаете, как действовать в аварийных ситуациях или как обслуживать. Это может повлечь за собой дополнительные траты.
Что можно сделать на этапе строительства
Не все ошибки, связанные с обустройством отопления дома, можно быстро и недорого исправить после завершения строительства. Некоторые простые, но важные особенности лучше проверить во время строительства. Расскажу, что сделал я и как это помогло сделать дом теплее.
Что делать? 18.02.19
Мне попалась хорошая бригада рабочих, которые прокладывали коммуникации, в том числе отопление. Бригадир несколько раз приезжал на стройку перед началом работ по прокладке коммуникаций и давал рекомендации, где и как лучше обогревать комнату.

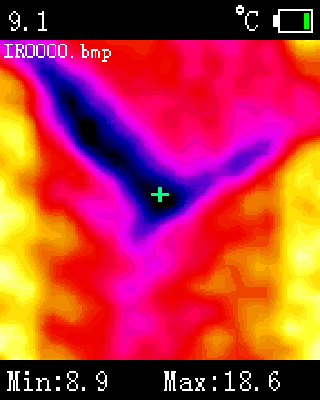

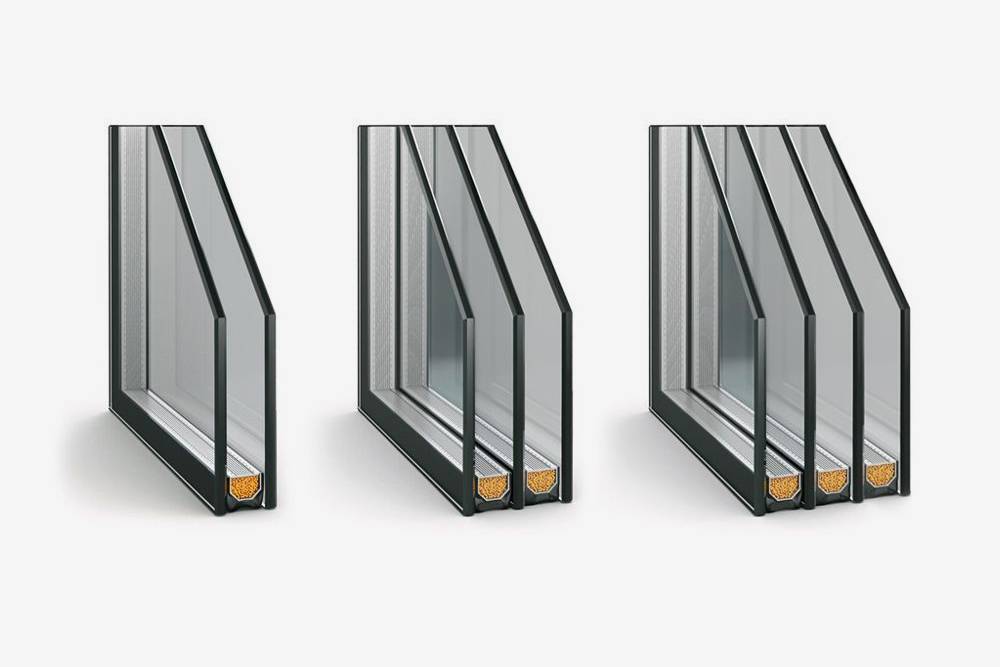

Стеклопакеты. Большая часть тепла уходит через окна. Даже если окно правильно установлено и закрыто, стекло снаружи остывает, а вместе с ним охлаждается и внутренняя сторона окна. Чем больше окно, тем больше тепла будет уходить.
Теплоотдачу уменьшает воздух между стеклами, а не сами стекла. Поэтому для уменьшения теплопотерь не делают стекло толще, а устанавливают многокамерные окна. Однокамерное окно — это два стекла и пространство между ними, воздушная камера. Если добавить еще одно стекло, получится две камеры — двухкамерный стеклопакет из трех стекол. Такие окна медленнее выпускают тепло из нагретого помещения, они тяжелее и дороже.
Бывают и трехкамерные стеклопакеты — это четыре стекла, но в России их устанавливают редко. Они еще дороже и тяжелее двухкамерных.
Утепление пола. Кроме окон, тепло может уходить через пол. Особенно это заметно в деревянных домах. Чтобы этого избежать, делают черновой пол, на него кладут несколько слоев утеплителя, а сверху закрывают чистовым полом, по которому будете ходить. Высоту пространства между черновым и чистовым полами нужно рассчитать заранее — от этого зависит, сколько утеплителя можно уложить. В средних широтах России обычно достаточно слоя минеральной ваты толщиной 200—250 мм , я попросил сделать 300 мм с запасом.
Если при строительстве дома в проекте заложили расстояние 200 мм, не надо укладывать туда утеплитель толщиной 400 мм в спрессованном виде — так пол не станет в два раза теплее. Тут работает примерно такой же принцип, как и с двухкамерными окнами.
Если дом стоит на сваях, а не на монолитном фундаменте, свободно гуляющий под домом ветер не сделает пол на первом этаже теплее. Цоколь дома на свайном фундаменте уже утеплял один из наших авторов. Лучше утеплить сразу — будете ходить по теплому полу и сэкономите на отоплении.
Утепление крыши. Через крышу тепло тоже уходит. Не имеет значения, из какого материала сделан дом, — у кирпичных и деревянных домов устройство крыши примерно одинаковое. Оно называется кровельный пирог — это несколько слоев разных материалов, которые нужно укладывать в строго определенном порядке, начиная от паро- и гидроизоляции и заканчивая самой кровлей. Между слоями тоже уложен утеплитель. Толщина зависит от выбранного материала утеплителя. Здесь тоже лучше не мелочиться и не экономить, минимум для минеральной ваты в средних широтах — 200—250 мм .
Если порядок материалов кровельного пирога будет неправильный, утеплитель будет намокать из-за влаги с улицы или из-за конденсата от теплого помещения. А любая влага в таких конструкциях — это будущий грибок.
Теплый пол — система отопления, расположенная под полом. В отличие от радиатора, теплый пол будет равномерно прогревать помещение по всей площади.
Мы подключили теплый пол к системе водяного отопления. Сверху положили керамическую плитку — самый простой и удобный в использовании материал для теплого пола, по нашему мнению.
Теплый пол — хорошая альтернатива радиаторам там, где их установка может испортить вид и помешать проекту интерьера или окажется технологически сложной. Например, в единственном месте прихожей, где можно было установить радиатор, мы планировали разместить шкаф-купе , а в котельной хотели сэкономить максимум места под бытовые нужды. Поэтому по совету бригадира, кроме ванной и кухни, мы установили теплый пол в прихожей, коридоре и котельной и не пожалели — тапки в доме мы не надеваем, а жена была рада спасенному шкафу.
Расстановка радиаторов. Отопительные приборы нужно устанавливать в каждом отдельном помещении. Радиаторы также рекомендовали установить под каждым окном во всю ширину окна. По нашему проекту окна в гостиной были большими — почти 2 × 2 метра — мы хотели больше света, понимая, что больше заплатим за отопление. Поэтому подоконник получился очень низкий, но даже под него нашелся радиатор подходящего размера.
Чтобы компенсировать невысокий радиатор, мне предложили установить более крупный с запасом под окном с другой стороны комнаты. В той же комнате была двустворчатая дверь на веранду. Вместо радиатора под ней в полу установили напольный конвектор. Он получился не таким мощным, как радиаторы, но нам хватает.
У больших окон есть не только минусы, но и преимущества. Кроме красивых видов, такие окна впускают много солнечного света и летом, и зимой. В ясную зимнюю погоду радиаторы в зале иногда отключаются, потому что тепла солнца хватает, чтобы нагреть комнату до +25…26 °C . Иногда доходит до абсурда: при температуре за окном около +5 °C погода обычно облачная, солнца не видно и радиаторы работают на обогрев. А когда температура падает до −5 °C , облака пропадают и солнце нагревает дом быстрее и лучше котла.
Как спроектировать систему отопления
Детали лучше подскажет специалист. Но есть и общие рекомендации, о которых я узнал от строителей. О них расскажу ниже.
Спроектировать систему мне помог руководитель монтажной бригады. На этапе строительства мы встретились на стройке. Бригадир осмотрел дом, спросил, когда планируется подведение газа, и обошел вместе со мной оба этажа. Я рассказал, где и какие планируются помещения, окна, двери, а он спроектировал схему отопления.
Что делать? 07.05.20
На следующий день я получил письмо по электронной почте с коммерческим предложением. Я смог изучить весь список оборудования, проверить производителей и цены на других сайтах.
Моя система отопления работает уже третий год. Радиатор установлен под каждым окном, кроме котельной и кухни, — там работает теплый пол. В ванной установлен и теплый пол, и радиатор под окном — чтобы точно не замерзли. Всего получилось 11 радиаторов. Перед дверью на веранду в полу установлен конвектор. За нагрев воды отвечает электрический котел, который планирую заменить на газовый, когда подключу газ. Дополнительно установлен насос рециркуляции на контуре с горячей водой — так вода всегда будет горячей, даже если ее долго не включали, — и насос для теплых полов.
Пока никаких серьезных вмешательств со стороны монтажников не потребовалось. Один раз надолго отключили электричество, вода в контуре отопления остыла, давление в системе упало и котел упорно не хотел работать, выдавая ошибку. Оказалось, что при монтаже системы эту ситуацию предусмотрели. По телефону мне быстро объяснили, как подать воду в систему отопления, чтобы вернуть давление. Нужно было перевести индикатор на котле в режим давления, открыть специальный кран и дождаться, пока давление не поднимется до нужного значения. На этом примере я еще раз убедился, как важно доверять подобные проекты профессионалам.
Пока я не решил только один вопрос: в трубах с горячей водой периодически начал скапливаться воздух. Это началось после установки системы очистки воды, в составе которой есть аэрационная колонна. Она насыщает воду кислородом, чтобы очистить ее от железа. Сепаратор воздуха после системы очистки установлен, и с холодной водой такой проблемы нет. А горячая вода почему-то иногда «фыркает», хотя это та же самая холодная вода, нагретая котлом. Попробую рассказать об этом в следующей статье про систему очистки воды. Если знаете причину — напишите в комментариях.
Как утеплить дом и сэкономить на отоплении
Я внимательно следил за процессом строительства дома и не экономил на утеплении. Строители установили двухкамерные утепленные окна, а под полом и крышей положили утеплитель с запасом. Но первая зима все равно была холодной.
Это личный опыт автора
У меня нет диплома строителя. Это мой первый построенный дом. Советы и рекомендации подойдут не всем, я делюсь личным опытом, чтобы читатели не совершали таких же ошибок. Расскажу обо всем своими словами, где-то могу ошибиться. Если знаете, как сделать лучше или найдете ошибку, — пишите в комментариях.
Утепление стен. Иногда толщины стен не хватает для удержания тепла внутри дома, поэтому стены снаружи дополнительно обшивают утеплителем.
У меня дом из оцилиндрованного бруса — тут немного другая ситуация. Деревянные дома несколько лет усаживаются — бревна высыхают, немного деформируются, а некоторые щели становятся больше. Для таких случаев есть специальный герметик для наружных работ по дереву. Им заполняют стыки между бревнами и крупные трещины на случай, если они будут увеличиваться. Под герметик укладывают пластичный уплотнительный жгут, который деформируется вместе с герметиком при высыхании дерева, сохраняя щель закрытой.
Меня предупредили, что без герметика дом будет холодным. Но последний этап внутренней отделки закончился в октябре, и температура для герметизации дома снаружи была слишком низкой. Работу отложили до весны, а уже следующей зимой дом стал очень теплым. Температура внутри дома не опускалась ниже +22…24 °C , при этом за отопление в этом сезоне мы заплатили значительно меньше.
Провести обследование тепловизором. Той холодной зимой я не мог просто ждать наступления весны и купил тепловизор — это устройство для измерения температуры. От бесконтактного термометра он отличается тем, что измеряет температуру не в одной точке, а сразу в нескольких — в выбранной зоне. Данные об измерениях выводятся графически для удобства: чем холоднее в точке, тем цвет темнее.
| |
Мой тепловизор не был профессиональным, но его хватило, чтобы найти холодные места в доме. Если не уверены в своих силах или не хотите покупать, закажите такую работу у профессионалов, как сделал автор этой статьи.
Щели в окнах и дверях. Температура стекол оказалась выше, чем я думал. Разница температур со стеной оказалась около одного-двух градусов. Но стыки некоторых окон с рамами, особенно в углах, были холоднее. Щели не были крупными, из них не дуло, но ощущался холодный воздух. Здесь я использовал герметик для деревянных окон, чтобы он плотно прилегал к деревянному подоконнику. Если знаете решение лучше — напишите в комментариях.
Входная дверь оказалась теплой и герметичной, а вот часть двери на веранду тепловизор подсветил холодным цветом. Оказалось, что дверь немного деформировалась: образовалась щель между створкой и дверной рамой. Я не стал выяснять, брак это или следствие неправильной установки, и менять дверь, а ограничился заменой уплотнителя в этом месте на более толстый.
Щели в полу и потолке. Самой холодной оказалась прихожая. Сначала я подумал, что из-за отсутствия радиаторов теплый пол не справляется с прогревом. Но входная дверь была теплая, и мы ее нечасто открывали, пол тоже был теплый, а комната — почти всегда холодная.
При обследовании тепловизором нашлось холодное пятно, которое при ближайшем рассмотрении оказалось сквозной щелью. Она была в самом дальнем углу потолка на высоте примерно четыре метра, поэтому раньше я ее не замечал. Когда забрался по лестнице, я даже увидел свет с улицы. Не знаю, как строители пропустили этот угол. Сейчас прихожая снова теплая.
Еще тепловизор показал холодный стык пола со стеной. Я удивился, потому что эта стена не была внешней, а граничила с соседней комнатой. Открутив шуруповертом плинтус и сняв крайнюю доску пола, я увидел, что под изоляцией в утеплителе есть дыра — через нее дул холодный воздух и охлаждал край пола рядом со стеной. Было похоже, что этот лаз сделал мелкий грызун. Я восстановил слой утеплителя и изоляции, больше нас никто не беспокоил, и пол был теплым.
Что еще можно сделать
Даже после того, как все щели закрыли, можно сделать еще кое-что .
Установить термостаты. Это приборы, которые подключаются к радиаторам отопления и регулируют подачу теплоносителя в зависимости от температуры в комнате. Для этого на термостате есть датчик температуры помещения и регулировка желаемой температуры. Вы сможете установить в разных помещениях разную температуру и сэкономить на отоплении.
Пока комната холодная, термостат открывает подачу теплоносителя. Чем холоднее, тем интенсивнее к радиатору подается тепло и тем быстрее он нагревает помещение. По мере нагрева термостат снижает интенсивность. Когда комната нагреется до установленной температуры, термостат перекроет подачу теплоносителя или снизит ее до минимума — так не придется платить лишнего за отопление.
При установке термостатов есть одна тонкость. Если установить термостаты на все радиаторы в доме, тогда в какой-то момент в теплое время года все термостаты могут перекрыть подачу тепла в радиаторы, то есть циркуляция тепла во всем доме остановится. При этом, если насос постоянно перекачивает теплоноситель от котла, он через некоторое время выйдет из строя. Чтобы не допустить ситуации, когда насос не может перекачивать тепло, минимум на один радиатор термостат не устанавливают. На этом радиаторе мощность устанавливают на максимум и не выключают. Тогда даже если все термостаты в теплое время перекроют подачу теплоносителя, насос сможет прокачивать тепло через оставшийся открытый радиатор.
Перевести окна в зимний режим. Фурнитура современных пластиковых окон позволяет не только отрегулировать створку окна по горизонтали и вертикали, но и настроить плотность примыкания окна к раме. В зимнем режиме окно прилегает к раме плотнее, а в летнем режиме остается небольшой зазор.
Режим окна меняют, чтобы дать уплотнителю и фурнитуре «отдохнуть». В зимнем режиме он сжимается плотнее, обеспечивая лучшую герметичность и защищая от мороза. Поэтому с наступлением весны окна переводят в летний режим, уменьшая степень прижима створки к раме — так уплотнитель дольше сохранит свои изоляционные свойства, а фурнитура не износится из-за повышенной нагрузки. А перед наступлением морозов — обратно в зимний, чтобы внутри дома было теплее.
Если не перевести окна в зимний режим, то зимой будет холодно, а если после зимы не перевести в летний, уплотнитель быстрее износится и окна будут хуже удерживать тепло.
Считаем финансы
Затраты. При строительстве дома я потратил около 300 тысяч рублей на оборудование для отопления и еще около 150 тысяч отдал за работу.
После завершения строительства дома на дополнительное утепление я потратил 187 300 Р :
- 170 000 Р — герметизация стен дома с внешней стороны, доп. материалы и работы;
- 12 000 Р — термостаты на все радиаторы;
- 5300 Р — тепловизор.
187 300 Р
я потратил на дополнительное утепление дома после завершения строительства
Экономия. Последняя зима была теплой и пасмурной, но это скорее увеличило мои траты, а не уменьшило — об этом я уже рассказал. За четыре самых холодных месяца без утепления я оплатил счетов за электричество на 60 тысяч рублей, с утеплением за те же четыре месяца следующего года — около 35 тысяч, то есть чуть меньше 9 тысяч в месяц.
Если чисто экономически подходить к расчету, затраты окупятся через 5—6 лет . Но первой зимой температура внутри не всегда была комфортной, поэтому дом до и после утепления сравнивать неправильно, а домашнее тепло и уют деньгами измерить сложно.
За год на электричество буду тратить примерно 70—80 тысяч , но это с учетом горячей воды, которая сейчас тоже нагревается электричеством. В статье про выбор котла отопления я примерно оценил стоимость обогрева условной однокомнатной квартиры разными способами. Мой дом больше по площади в 4 раза, а по объему из-за высоты потолков и второго этажа — почти в 6 раз. Отапливать четыре квартиры центральным отоплением по нормативам дороже.
Что делать? 04.04.17
По моим подсчетам после подключения газа общая стоимость эксплуатации загородного дома, включая стоимость обслуживания оборудования, приблизится к стоимости ЖКУ небольшой квартиры. Об этом постараюсь подробно рассказать в отдельной статье.
Как сделать отопление в частном доме
- Выберите способ отопления исходя из доступных источников энергии.
- Рассчитайте мощность и выберите котел для системы отопления.
- Если еще строите дом, максимально утеплите его.
- При необходимости проведите обследование тепловизором.
- Установите термостаты и не забывайте менять режим окон.
- Если не уверены в своих силах, доверьтесь профессионалам.
Источник https://www.ixbt.com/live/chome/byudzhetnaya-sistema-otopleniya-dlya-doma-120-kvm-vsego-za-600-svoimi-rukami-moy-lichnyy-opyt.html
Источник https://trubanet.ru/truby-dlya-otopleniya/otoplenie-v-chastnom-dome-svoimi-rukami-video-instrukcii.html
Источник https://journal.tinkoff.ru/guide/heating/
